近日，我院教师郭阳博士以第一作者和唯一通讯作者在《Ceramics International》（中科院分区1区Top期刊）上发表题为“Heterogeneousinterface engineering of N–doped carbon onion nanotube chains toward prominentmicrowave absorption（https://doi.org/10.1016/j.ceramint.2023.12.131）”的学术论文。该成果由我校与电子科技大学合作完成，我校为第一完成单位。相关研究得到了国家自然科学基金和四川省科技厅面上项目等基金的资助。

该成果基于蜡烛燃烧过程中收集的碳纳米管链为原料，对其在300-400°C下进行高温渗氮处理3h，获得了碳掺杂碳纳米管链(NCONC-400)异质结构。在渗氮温度为400°C时，厚度为1.4mm的条件下，NCONC-400的最大有效吸收带宽为4.71 GHz (13.08GHz-17.79GHz)，最小反射损耗值为-35.47dB (15.12GHz)。这项工作阐述了氮掺杂碳洋葱纳米管链在性能调整和阻抗匹配优化方面的独特优势，为合成轻质、厚度薄、宽带宽和性能高的微波吸收材料提供了新思路。

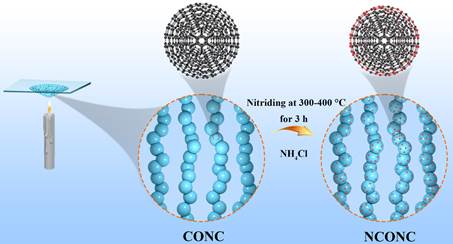

    Graphical representation of the preparation process of CONC–based composites.
